DL/T 849.4-2004



超低频高压发生器主要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。采用超低频高压测试电力电缆的耐压是一种新的方法。

在对大型发电机，电缆等试品进行工频交流耐压试验时，由于它们的绝缘层呈较大的电容量，所以需要很大的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了电流，以及试验电源的容量。从国内外多年的理论和实践证明，采用0.1HZ或更低频率的试验电源替代工频交流耐压试验，不但能够达到同样的试验效果，而且电源设备的体积大大缩小，重量大大减轻 ，约为工频的五百分之一。试验程序大大地减化，有与工频试验更多的优越性



超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

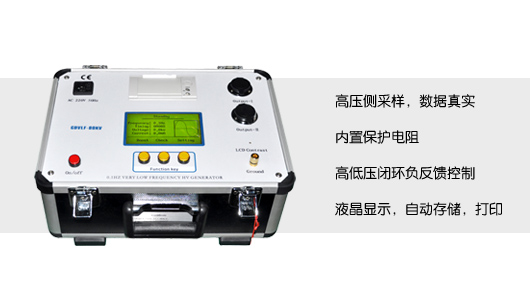

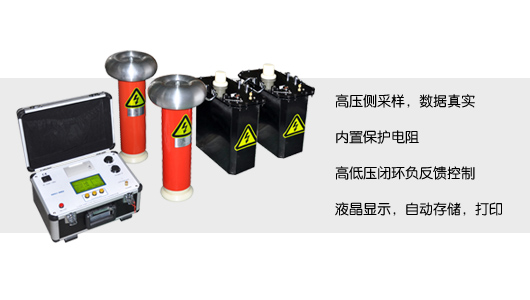

• ◆ 超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。
• ◆ 由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。
• ◆ 设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便
• ◆ 电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。
• ◆ 过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。
• ◆ 过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。

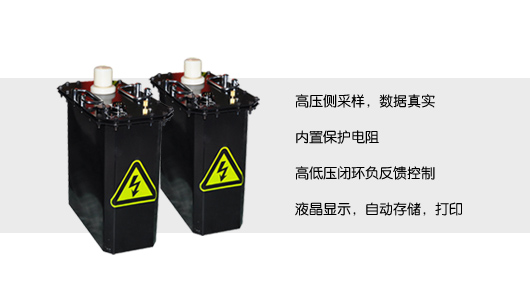

• ◆ 高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。
• ◆ 由于超低频高压发生器采用了高低压闭环负反馈控制电路，所以输出无容升效应。




1.使用电源：220V±10%，50±5%Hz
   注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定(一般要求功率大于3kW，频率50Hz，电压
   220V±5%)，否则要使用一些辅助措施稳定发电机输出

2.输出电压精度：
   输出高压峰值不稳定度：≤1%
   输出电压频率不稳定度：≤3%
   输出电压波形畸变率：＜5%

3.使用环境：温度：－100℃～＋400℃；湿度：≤85%RH
