GDJS-63电力安全工器具试验装置
采购须知
- 为了满足试验要求，采购前需正确选型
- 如果您是直接用户，我们会安排技术人员与您沟通
- 如果您是经销商，请尽量提供被试品的详细参数
我们可提供
- 免费选型服务，您无须有是否购买的顾虑
- 全国调试服务，无论您的试验现场多么恶劣
- 完善售后服务，欢迎来我司实地考察
发布时间：2014-11-11 16:40:00 点击：
执行标准
- GB/T 17622-2008《带电作业用绝缘手套》
- GDL/T 846-2004《高电压测试设备通用技术条件系列标准》
- GDL/T 848-2004《高压试验装置通用技术条件》
- GDL/T 596-2005《电力设备预防性试验规程》
- GGB50150-2006《电气装置安装工程电气设备交接试验标准》
- GGB1094.1-GB1094.6-96 《外壳防护等级》
- GGB2900《电工名词术语》
- GGB/T16927.1~2-1997《高电压试验技术》
- GGB4793-1984《电子测量仪器安全要求》
- GGB191《包装贮运标志》
- GGB/T.311-1997《高压输变电设备的绝缘与配合》
产品简介

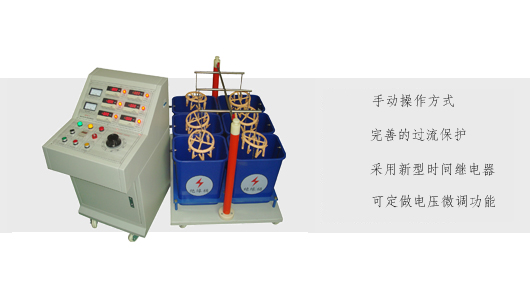

GDJS-63电力安全工器具试验装置是绝缘靴（手套）批量试验的专用设备，有效地解决了以往不规则的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全，可靠地鉴别绝缘手套（靴）的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）。配置GDY-35验电器功能检测装置可以做6~35KV验电器的功能试验；配置GDJ-50绝缘杆支架可以做10KV绝缘杆的耐压试验。
该装置集高压电源与控制系统一体化，接线和检测简单，布局合理可靠，移动方便，拆装灵活等特点，是理想的换代产品。
产品别名
可等同或替代以下产品名
绝缘手套试验装置、绝缘靴试验装置、绝缘手套耐压、绝缘靴耐压、绝缘泄漏电流、绝缘拉杆泄露、令克棒试验装置、绝缘操作杆耐压、验电器功能检测、起动电压测试、绝缘靴手套耐压试验装置、防护工具绝缘试验台、绝缘靴手套耐压测试仪、辅助绝缘工具试验装置、绝缘靴绝缘手套试验装置、带电防护用具绝缘测试装置、绝缘鞋绝缘手套试验机、绝缘靴绝缘手套试验机
产品特点
仪器特点
- 高压电压、低压电流、6路泄漏电流共8路测量方式，高精度泄漏电流表和高灵敏度的过流保护器。可扩展到16路测量通道。
- 实时显示高压电压、低压电流、6路泄漏电流及时间，显示直观明了。
- 配备安装视频光盘，方便指导用户组装。
- 采用移动式控制台， 接线和检测简单，布局合理可靠，移动拆装灵活。
- 手动操作方式，提高了产品的安全性、可靠性。
- 具有零位指示、电源指示、工作指示、计时指示等功能
- 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
- 采用新型时间继电器，计时范围更广（1S～99H）
- 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
- 配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
- 还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）
功能特点
- 多路泄漏独立测量、分离式绝缘水槽，能准确判断被试品的绝缘情况。
- 整套装置采用链条高压电极，可任意调节电极高度
- 电极采用不锈钢材质加工，表面镀涂CU/EpNi5bc工艺，使表面放电小于10pC
- 特制紫铜绝缘靴均压电极，使靴内底部高压分布均匀
- 绝缘鞋试验配置4mm小钢珠的干式试验方法，避免了传统的注水试验方法导致绝缘靴不易晒干。
- 适用于绝缘手套（靴）、6-35kV绝缘杆的绝缘泄露试验和6-35kV验电器的功能检测
- 配备绝缘杆泄露试验支架可做绝缘拉杆的工频耐压和泄露试验 ,（选配）
- 配备验电器功能检测装置可以对验电器的起动电压、同相、反相干扰电场的影响进行试验。（选配）
- 仪器与高压系统完全隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。
- 击穿或超过泄流限值试品，自动切断高压，并发生声光报警。
- 配备双高压变压器，实现不同电压等级的耐压试验。（选配）
- 可选配门联锁警灯警铃、外接分压器校验接口等。（选配）
产品参数
- 额定容量：3kVA
- 输入电压：AC220V±10% 50Hz±1
- 输出电压：0-30kV
- 电压精度：≤2.0% (F.S)
- 低压电流：0-15A
- 泄漏电流：0-10.0mA
- 泄漏电流分辨率：0.1mA
- 电流精度：≤1.5% (F.S)
- 计时范围：0-999S
- 环境温度：－20℃至50℃
