GDYD-P系列程控耐压试验装置

为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣
完善售后服务，欢迎来我司实地考察

发布时间：2014-11-11 13:23:00 点击：

执行标准

DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
DL/T 474.4-2006《现场绝缘试验实施导则第4部分:交流耐压试验》
DL/T 596-2005《电力设备预防性试验规程》
GB1094.1-GB1094.6-96《外壳防护等级》
GB2900《电工名词术语》
GB/T16927.1~2-1997《高电压试验技术》
GB4793-1984《电子测量仪器安全要求》
GB191《包装贮运标志》
GB/T.311-1997《高压输变电设备的绝缘与配合》

产品简介

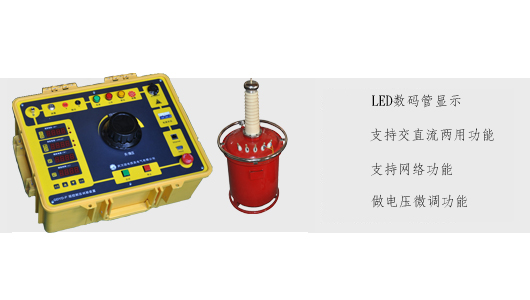

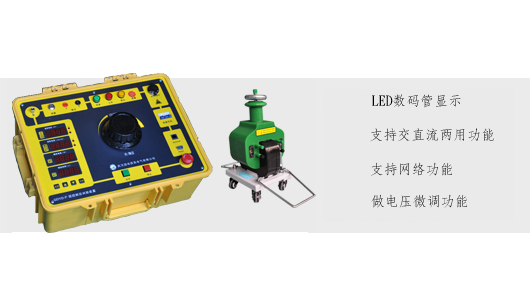

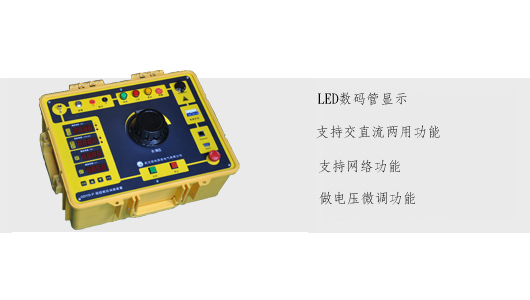

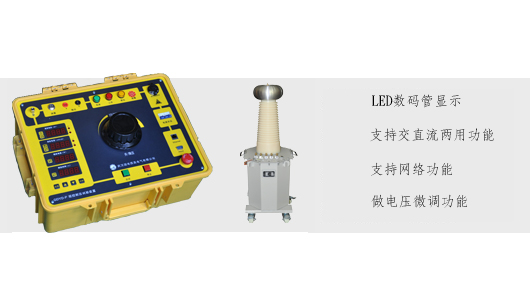

GDYD-P系列程控耐压试验装置是国电西高在GDYD-D型和A型的基础上，根据国家最新电力行业标准以及国外的设计理念而设计的、性能先进的新型智能耐压试验设备，它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

可等同或替代以下产品名

数显耐压装置、耐压试验装置、高压试验装置、手动控制箱、操作台、耐压控制箱、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、程控绝缘耐压装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱

产品特点

可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
高分辨率LED数码管显示,读数更直观，准确。
高压电压、电流、低压电流、时间4路测量方式，高精度传感器和高性能采集芯片。
全键盘操作方式，所有功能均可通过按键设定，提高了产品的安全性、可靠性。
实时显示高压电压、高压电流、低压电流和时间，显示直观明了。
完善的过压、过流保护，任意设定过压保护、高压电流上限、低压电流上限和计时时间。
超过设定高压电流或低压电流时自动切断电压输出，并发生声光报警。
超过设定过压保护值时控制箱自动发出声光报警但不切断高压输出，保护试品和设备。
具有零位保护功能，回零确定后才可进行试验，安全可靠。
支持交直流两用功能，AC/DC显示一键切换。
高压电流双量程，mA和uA任意切换，在小电流时显示更精确。(选配)
配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
配备上位机软件可与PC机进行通信，方便数据处理和分析。（选配）
支持网络功能，可远程查阅数据（选配）
还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）

产品参数

输入电压：AC 220(380)V 可选
低压输出：AC 0-250（430）V
低压电流： 0-5/10/15/50A(可按客户要求定制)
输出容量： 0-3/5/10/15 kVA(可按客户要求定制)
高压电压： 0-50/100/150/200 kV(可按客户要求定制)
高压电流： 0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
计时范围：0-9999S
环境温度：－20℃至50℃
电压精度 ≤1.5% ±1个字(F.S)
电流精度 ≤1.5% ±1个字(F.S)

常规参数见下表：

控制箱（台）参数：

型号规格	容量	输入电源			输出电压		重量（ kg ）
型号规格		相数	（ V ）	（ A ）	（ V ）	（ A ）	重量（ kg ）
GDYD -P -2/220	2	LN	220	9.1	0-250	8	14
GDYD -P -3/220	3	LN	220	13.6	0-250	12	16
GDYD -P -5/220	5	LN	220	22.7	0-250	20	18
GDYD -P -10/220	10	LN	220	45.5	0-250	40	80
GDYD -P -15/400	15	AB	380	39.5	0-430	34.9	90
GDYD -P -20/400	20	ABN	380	50	0-430	46.5	100
GDYD -P -25/400	25	ABN	380	62.5	0-430	58.1	120
GDYD -P -30/400	30	ABN	380	75	0-430	69.7	140
GDYD -P -50/400	50	ABN	380	125	0-430	116.2	160
GDYD -P -100/400	100	ABN	380	250	0-430	232.5	250
说明： 1 、如有特殊参数要求，可按用户的技术参数进行设计制作。 2 、输出容量为 5kVA 以下（含 5kVA ）时控制部分为箱式，其它都为台式。

试验变压器参数

规格	容量	低压侧		高压侧		高压侧（交直流变压器）		测量变比	30 分钟温升	阻抗电压	空载电流	重量
	容量	电压	电流	交流输出		直流输出			30 分钟温升	阻抗电压	空载电流	重量
	kVA	V	A	电压 kV	电流	电压 kV	电流		℃	％	％	kg
1.5/50	1.5	200	7.5	50	30	70	21.4	500	10	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	10	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	10	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	10	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	10	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	10	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	10	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	10	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	10	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	10	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	10	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	10	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	10	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	10	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	10	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	10	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	10	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	10	8	<4	340
说明： 1 、如有特殊参数要求，可按用户的技术参数进行设计制作。 2 、上表的重量以油浸式试验变压器为例，干式试验变压器和充气式试验变压器稍有不同。

其他相关

可选配件（根据配置不同选配）

交直流分压器:50、100、150、200kV
保护球隙:Q—50、100、150、200、250、500
直流微安表:1999uA
放电棒:70、140、210kV
保护水阻
高压滤波电容:0.01μF~0.1μF，40~300kV
电力专用测试线包
折叠式小推车: 150、300型
绝缘支架: 50、100、200、300kV
标准试油杯: 400ml
高压验电器: 10、35kV
