DL/T848.5-2004

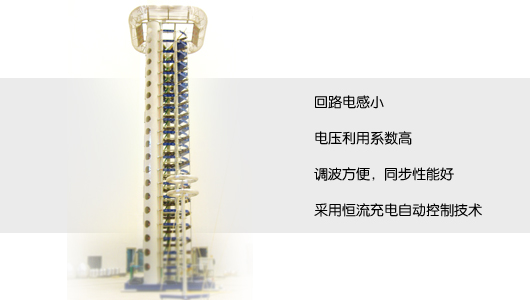

GDCY 系列冲击电压发生器可提供多种波形系列成套冲击电压（电流）发生器。冲击试验装置主要由：发生器本体、截波、分压器、四组件控制台（控制台分为微机型和普通型）、数字化波形记录系统等组成。

适用范围：变压器、电抗器、互感器及其它高压电器、电力电缆、各类高压绝缘子、套管等试品的标准雷电冲击，雷电截断波，操作冲击及用户要求的非标准冲击波的各类冲击电压试验。



冲击电压发生装置、冲击电压发生设备、冲击电压试验成套设备



◆成套装置配套完整，电压等级齐全

◆冲击电压发生器回路电感小，并采取带阻滤波措施，在大容量负载下仍能产生标准冲击波，负载能力大，电压利用系数高，调波方便，操作简单同步性能好，动作可靠。

◆采用恒流充电自动控制技术，自动化程度高，抗干扰能力强； 采用冲击波形数字测量分析系统和冲击试验数据微机在线处理系统，

◆大大提高了冲击电压试验技术水平和试验效率



1. 标称电压：±300kV～4800kV
2. 级电压：±150kV～1200kV
3. 级电容量：0.325～1.0μF
4. 冲击能量：7.31～480 kJ
