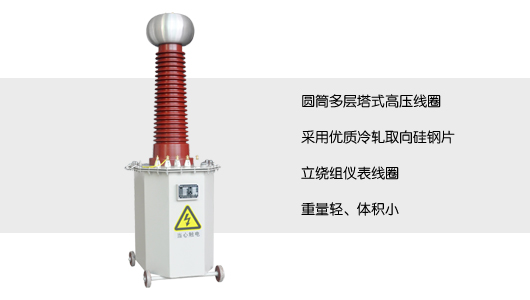

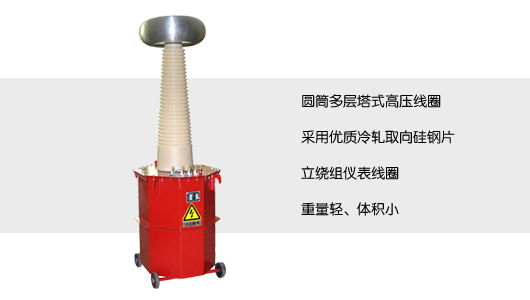

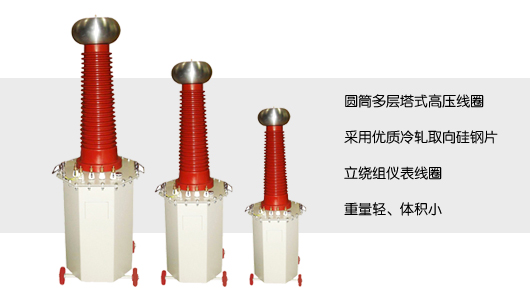

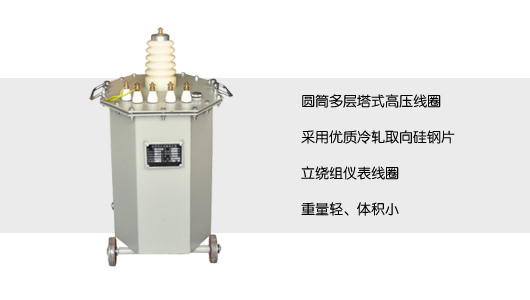

YD系列油浸式试验变压器

为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣
完善售后服务，欢迎来我司实地考察

发布时间：2012-07-7 11:21:00 点击：

执行标准

DL/T848.2-2004

产品简介

YD系列油浸式试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

产品别名

油式试验变压器、油式变、油浸式高压试验变压器、油式高压试验变压器

产品特点

选材优良，质量可靠，年稳定性好
电压裕度大，电晕声小，局放小
采用新式绝缘材料，体积小，重量轻

产品参数

规格	容量 kVA	低压侧		高压侧		测量变比	60分钟温升℃	阻抗电压％	空载电流％	质量 kg	外形尺寸长Х宽Х高 mmХmmХmm
		电压 V	电流 A	电压kV	电流 mA
		电压 V	电流 A	电压kV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	19.5	200Х275Х640
3/50	3	200	15	50	60	500	50	10	<4	27	240Х300Х690
5/50	5	200	25	50	100	500	50	10	<4	52	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	80	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	140	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	155	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	184	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	135	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640Х490Х1850
