GB7354-2003

ICE-270

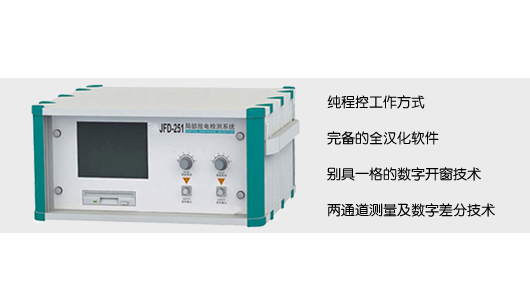

JFD-251 局部放电检测系统专门用于变压器、电机、互感器、电缆、GIS、开关、避雷器等电器设备的局部放电测量。其技术性能完全符合IEC-270标准及GB7354标准要求，是电器设备制造厂、发供电运行部门、电力建设安装调试部门的必备测试设备。

局部放电检测系统其独特的两通道同时测量功能，可方便地完成多台试品同时测量或单台试品的多点同时测量。这样使大型变压器放电部位的诊断成为可能，该方法已成功地用于大型变压器的检测及变电站的变压器局部放电在线监测。



 局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统



1. 纯程控工作方式，局部放电测量、分析更方便。
2. 完备的全汉化软件，汉字提示操作，简单易学。
3. 任意存储、打印局部放电图形及数据，自动生成试验报告。
4. 自由选择椭圆、直线显示方式，可静态对一周波试验电压的局部放电脉冲详细测量、观察、分析。
5. 最新颖的二维（Q-φ，N-φ）和三维（Q-φ-T，N-Q-φ）局部放电图谱显示，令人耳目一新。信息量更大，区分局部放电脉冲和干扰脉冲更容易。
6. 独特的条形色柱及数字指示局部放电脉冲峰植。
7. 别具一格的数字开窗技术，可避免干扰对测量的影响。
8. 任意相位开窗、单窗、双窗任选，椭圆360度旋转。
9. 两通道测量及数字差分技术，可灵活组成脉冲极性鉴别或平衡测量回路，有效地抑制干扰脉冲信号。并同时测量两个试品或一个试品的两个测点的局部放电信号。可方便的分析局部放电信号的来源。
10. 方便建立测量和定位数据库。



• IBM兼容型计算机

  主板或工控机主板，8M内存，3.5寸软盘驱动器，2M电子盘，高速缓存型显示卡，通讯接口，LP打印机接口，RS-232接口，101键键盘。

• 程控滤波器
  • 频带：低段：10，20，40kHz
  • 频带：高段：100，200，300kHz
• 放大器
  • 其中手动粗调放大器增益调节范围（-40dB～60dB）。
  • 程控微调放大器增益调节范围16档24dB。
  • 输入阻抗1MΩ。
  • 输入端自噪声≤5μV。
  • 3dB频带10Hz～300kHz。
  • 各量程档位20%标尺～100%标尺，线性度误差<10%。
  • 各量程档位脉冲低重复率误差<10%。
• A/D转换器
  • A/D转换器采样速率：每道0.1μs/点。
  • A/D转换器采样精度：8位±1/2LSB。
• RAM存贮器

  存贮容量：每路128k。

JFD-251系统的结构分为两大类：系统硬件和系统软件。
系统硬件结构

JFD-251系统硬件由五部分组成：主机部分，显示器，打印机，检测阻抗，校准脉冲发生器。

• 主机部分
  • 计算机

    工业控制计算机（工控机）、内存、电子盘、软盘驱动器、显示卡、通讯接口卡、数据打印并行接口和RS-232接口、键盘。

  • 放大器、滤波器

    A通道、B通道2路程控滤波器及放大器。

  • 零标电路

    试验电压零位鉴别器，主要用于非50Hz电源的同步扫描。

  • A/D转换器

    A通道、B通道2路高速模/数采样转换器。

  • RAM存贮器。
• 显示器

  显示器已内置（也可外接彩色显示器）。

• 打印机

  针式打印机

• 检测阻抗

• JFD-251系统检测阻抗采用RLC形式，分成独立的十二个供用户选择，可与6pF~250μF的试品相调谐。
• FD-301校准脉冲发生器

  输出校准脉冲电压六档可调，校准电容二档选择。

系统软件结构

JFD-251系统是在计算机软件指令控制下进行工作的，因此JFD-251系统的软件是至关重要的。本系统的软件组成如下：

• 数据采集与网络通讯软件
• 图形显示与处理软件
• 系统工作方式控制软件
• 局部放电信号分析软件
