GDZG-500系列 智能化直流高压发生器
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2012-07-7 10:52:00 点击:
执行标准



  1. IEC 60-1: 1989 高电压试验技术 第一部分:一般试验要求
  2. GB/T 16927.1-1997 高电压试验技术 第一部分:一般试验要求
  3. IEC 60-1: 1994 高电压试验技术 第二部分:测量系统
  4. GB/T 16927.1-1997 高电压试验技术 第二部分:测量系统
  5. DL 474.2-92 现场绝缘实验实施导则 直流高电压试验
  6. ZBF 24002 现场直流和交流耐压试验电压测量装置的使用导则
产品简介

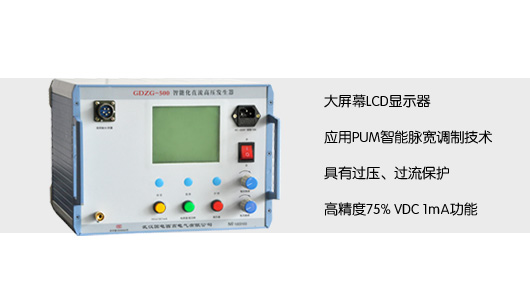

GDZG-500系列 智能化直流高压发生器采用大屏幕的LCD显示器,首创智能接地不良保护及报警功能(接地不良不能升压),测压回路断线保护(电压测量回路断线仪器不能升压),急停按钮,大大提高了操作人员在作业过程中安全性。智能直流高压发生器具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样,反应时间为纳秒级,通过纳秒级的光隔离元件和纳秒级的模拟开关,全过程在2微秒内将功放电路的推动信号切断,保证在输出短路的情况下不损坏功率器件。



产品别名



直高发、高压发生器、中频直流高压发生器、智能直流高压发生器
产品特点



  1. 首家采用计算机控制技术,控制PWM脉宽调制、测量、保护及显示,在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息,并带有RS232接口与计算机进行通讯。
  2. 采用分节式结构,即既可用于高电压等级,又能用于较低电压等级,并保持其精度不变。以100/200kV/2mA分两节为例,单节时可做100kV/4mA使用,可用于35kV及以下系统电气设备直流高压试验,此时可保证测量的准确性避免大马拉小车;两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。真正做到一机两用,大大方便了现场用户的使用。
  3. 首创智能接地不良保护及报警功能(接地不良不能升压),测压回路断线保护(电压测量回路断线仪器不能升压),急停按钮,大大提高了操作人员在作业过程中安全性。
  4. 采用30—50kHz高频倍压电路,率先应用最新PUM脉宽调制技术和大功率IGBT器件,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施使直流高压发生器实现了高品质,智能型直流高压发生器能承受额定电压放电而不损坏机器。
  5. 采用电压大反馈,使电压稳定度大大提高,为氧化锌避雷器试验专门设计了0.75UDC—1mA的触发按纽,还将频率提高到30-50KHz,使控制箱和倍压筒体体积和重量有了较大的减小,更便于现场使用。
  6. 选用美国、日本等先进技术的元器件和德国制造的国际型系列机箱,集实用与美观为一体。

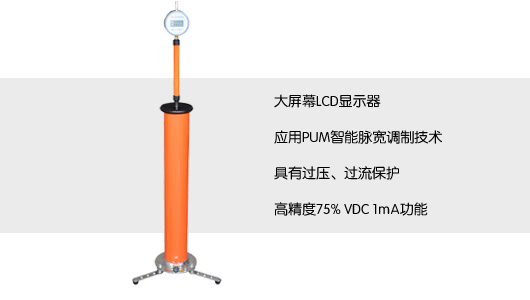

  7. 智能型直流高压发生器的倍压筒体用德国技术研制;中频变压器经有关专家特殊设计,体积小、容量大。倍压筒体底座内藏△—Y撑脚,即使用时展成Y形,支撑稳定方便,装箱时缩成△形,藏在底座内。
  8. 具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样,反应时间为纳秒级,通过纳秒级的光隔离元件和纳秒级的模拟开关,全过程在2微秒内将功放电路的推动信号切断,保证在输出短路的情况下,不损坏功率器件。
  9. 全屏蔽自动换档高压微安表采用金属外壳,液晶显示外采用导电玻璃与外壳连接,表外壳无任何按钮,测试线与屏蔽线同轴引出,从而实现了真正的全屏蔽;电流表为4 1/2位数显表,可0-200-2000μA自动换档,较大提高了泄漏电流的分辨率。

产品参数



规 格 技术参数60/2100/2100/10160/2180/2200/2250/2100/200 3/2200/300 3/2其 它 等 级
输出电压 (kV)60100100160180200250100/200200/300600~800kV等合同 定做。
输出电流(mA)221022223/23/2
输出功率(W)1202001000320360400500400600
充电电流 (mA)3.03.012.03.03.03.03.04.5/3.04.5/3.0
机箱重量(kg)4.34.35.34.34.34.44.54.58.1
倍压筒尺寸(mm)Φ80 ×500Φ80 ×620Φ80 ×770Φ80 ×770Φ110 ×770Φ110 ×770Φ110 ×820Φ110 ×800Φ110 ×1350
倍压重量(kg)6.36.87.57.27.27.27.67.512.6
高压极性负电压极性,零电压启动,连续可调。
工作电源AC 220V±10%;50Hz
电压测量误差1.0%(满度)±1个字,最高分辨率0.1%kV
电流测量误差1.0%(满度)±1个字,最高分辨率0.1%uA
过压整定误差≤1.0%
0.75切换误差≤0.5%
波纹系数≤1.0%
电压稳定度随机波动,电源电压变化±10%时≤0.5%
工作方式间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟
环境温度-15℃~50℃
相对湿度当温度为25℃时,不大于90%(无凝露)
海拔高度2500米以下
