GDTF系列 CVT变频串联谐振试验装置
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2012-07-7 10:22:00 点击:
执行标准



DL/T 849.6-2004
产品简介

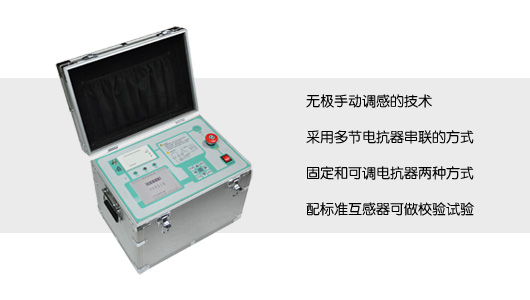

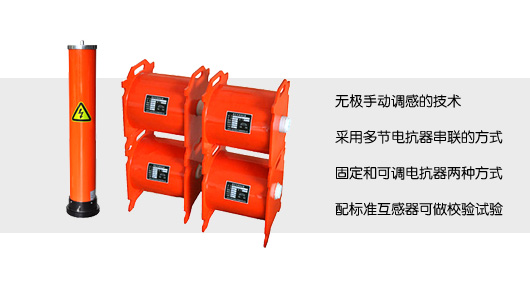

我们采用串联谐振的原理,采用了无极手动调感的技术,研发出了新一代的CVT校验专用工频串联谐振升压装置,使得所需电源、试验设备体积和重量几十倍的下降,方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。GDTF系列 CVT变频串联谐振试验装置装置采用多节电抗器串联的方式,体积小、重量轻,接线操作简单,是电力计量、高压测试专业人员理想的新型换代产品。



产品别名



 谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备
产品特点



  1. 输出电压电流波形良好,失真度小于0.5%
  2. 需要电容量小,所需电源容量为试验容量的1/Q倍,而Q值可以做到20~60
  3. 不需要过压保护,当试品发生击穿时,系统失谐,谐振高压消失,电抗器立即起到限制短路电流的作用,不会加剧对试品的损坏

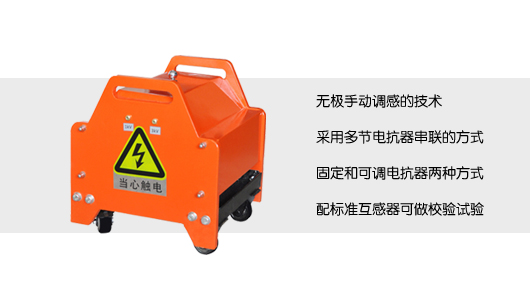

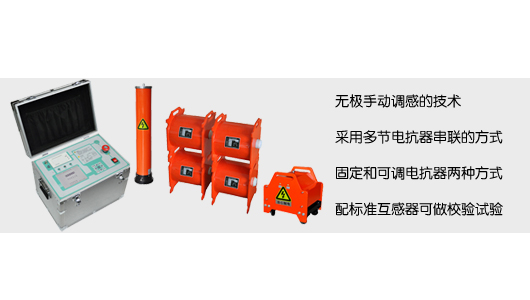

  4. 便于现场搬,该装置为干式组合串联谐振装置,由励磁变压器和多个谐振电抗器组成,单个组成单元体积小,重量轻,便于搬动,适合现场使用
  5. 保护功能完善,具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性
产品参数



配件列表:

产品型号35/0.566/0.5110/0.5110/1220/0.5220/1330/0.5330/1500/0.5500/1
调压控制箱容量5KVA5KVA5KVA5KVA6KVA10KVA10KVA15KVA10KVA15KVA
额定高压(KV)24.245.776.276.2152.4152.4209.6228.6303.1346.4
电抗器数量1122446486
单台电抗器耐压40KV50KV40KV40KV40KV40KV60KV40KV40KV60KV
单台电抗器容量20KVA25VA20KVA40KVA20KVA40KVA20KVA60KVA20KVA60KVA

适用范围:

产品型号典型适用范围
GDTF(C)-35/0.5电压等级为35KV,电容量小于等于0.04UF的所有CVT
GDTF(C)-66/0.5电压等级为66KV,电容量小于等于0.04UF的所有CVT
GDTF(C)-110/0.5电压等级为110KV, 电容量小于等于0.02UF的所有CVT,使用两节电抗器串联
GDTF(C)-110/1电压等级为110KV,电容量小于等于0.04UF的所有CVT,使用两节电抗器串联
GDTF(C)-220/0.5电压等级为220KV,电容量小于等于0.01UF的所有CVT,使用两节电抗器串联
GDTF(C)-220/1电压等级为220KV,电容量小于等于0.02UF的所有CVT,使用两节电抗器串联
GDTF(C)-330.0.5电压等级为330KV,电容量小于等于0.0075UF的所有CVT,使用两节电抗器串联
GDTF(C)-330/1电压等级为330KV,电容量小于等于0.015UF的所有CVT,使用两节电抗器串联
GDTF(C)-500/0.5电压等级为500KV,电容量小于等于0.005UF的所有CVT,使用两节电抗器串联
GDTF(C)-500/1电压等级为500KV,电容量小于等于0.01UF的所有CVT,使用两节电抗串联
