武汉国电西高 公司提供的 GDPD-PTU/OL 局部放电在线监测系统能够长期运行，实时监测变压器在运行过程中的局部放电情况，可以及时对变压器绝缘异常状态和放电性故障做出预警，为 变压器 正常运行提供必要的指导数据，提高变压器运行的可靠性、安全性和有效性。

该产品是 武汉国电西高 公司总结 十多 年局放测量的现场处理经验，采用最新传感器技术、信号处理器，计算机等技术手段和算法实现的新一代高性能数字化局放在线监测装置。

该系统的设计思路和实施方案与传统局放在线监测完全不同，传统局放在线监测系统

将传感器采集到的信号以模拟信号方式传输到主控室，然后在主控室内由控制柜内的计算机完成 A/D转换，再进行数据处理。而 GDPD-PTU/OL 局放监测仪是安装在被监测设备附近，（本方案为安装在变压器附近）并独立完成放电信号采集、信号调理、 A/D转换、干扰处理、数据处理、数据保存、放电量显示、超标报警等一系列工作。该监测仪配有CAN总线接口，可将多台监测仪的数据通过一条通讯电缆传输到1公里范围内的监控计算机上，然后还可以通过调制解调器或Internet网实现‘任何时间、任何地点’访问监测数据从而了解变压器运行状态。

该系统后台监控管理软件具有在线局放数据记录、趋势图形显示、图形分析，还具有放电波形的实时显示、波形分析等功能。

1. 抗干扰能力强，监测数据准确
2. 该局放监测仪采用全密封多腔体屏蔽设计，具有极强的电磁兼容性和抗干扰能力；并配有独特的天线门控抑制干扰信号技术，几乎能完全去除空间电磁干扰，实现强干扰环境下局部放电在线监测。
3. 提供多种报警方式
4. 当局放超标时：该监测仪及时通过 CAN总线主动向上一级管理设备发出报警信号;同时监测仪内部的报警继电器动作，输出无源触点信号，此时在监测仪的液晶显示器上显示出报警信息。同时后台监控计算机通过手机网向指定的手机发送报警信息。
5. 设备管理方便
6. 站内数台监测设备可独立运行，数据分别记录，也可通过一条数据通讯总线利用 1台计算机对多台设备统一管理，可随时增加监测装置，由一台后台计算机管理。
7. 存储量大，数据备份方便
8. 数据保存周期不小于 10分钟的情况下，可连续保存数据的时间不小于3个月。并且可随时利用笔记本或计算机通过CAN总线或USB上载数据，进行数据备份。
9. 强大的后台管理软件
10. 后台管理软件具备强大的局部放电趋势分析功能。放电量、趋势图数据及报警事件连续记录、自动保存，并可随时查看分析，还可以随时观察实时波形。
11. 提供多种报警方式：
12. 如：手机短信报警、声光报警等。
13. 体积小，安装简便：

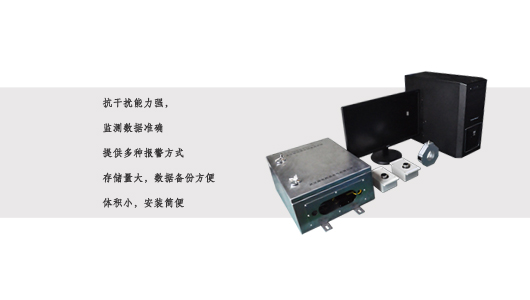

14. 外型尺寸仅有 250×190×90(mm), 相当于饭盒大小，可完全在变压器运行状态下进行安装。
15. 通过现场总线、电话网或 Internet网络实现异地数据传输，进行高压电气设备的远程在线监测、运行分析。

1. 测量通道： 2通道
2. 采样精度： 12Bit
3. 检测灵敏度： 1通道100pC；2通道100pC
4. 测量范围： 1 00 pC～10000p C （电信号）
5. 最大允许误差： 25% （电信号）
6. 电源： 单相， 220V,50Hz,20W
