GDPD-GIS/OL GIS局部放电在线监测系统
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2017-10-10 13:30:00 点击:
产品简介



GDPD-GIS/OL 局部放电在线监测 IED 是一款安装式 的局部放电 在线 监测装置,能实现局放的精确 定位 、智能 诊断 等功能 ,用于连续在线监测 变压器、电抗器、 GIS 等高压电器 的局部放电 状况 , GDPD-GIS/OL 局部放电在线监测 IED 检测由 8 个通道 同步 监测 的各种超声传感器、 HFCT 、 UHF 特 高频传感器 、 TEV 等传感器传输来的局放信号,对局放信号进行各种筛选,分析、统计和记录各种局放信号类型、放电幅值、放电次数,故障严重程度等局放指标参数,采用 IEC61850 协议信号输出,可以直接接入变电站综合在线监测平台,实现智能电网中局放 IED 的所有同能。

该系统可以采用脉冲电流法,超声波检测法及电声综合法,能够实时确定被监测设备局部放电的瞬时变化、放电幅值变化趋势、在线确定放电位置、监测放电位置位移趋势,并跟踪记录。该系统具有完善的联网报警功能,同时提供手机短信报警、声光报警等。

该系统后台监控管理软件具有在线局放数据记录、趋势图形显示、图形分析,还具有放电波形的实时显示、波形分析等功能。还可以通过 Internet 网实现“任何时间、任何地点”访问监测数据从而了解变压器运行状态。数据传输完全满足 IEC61850 标准通信协议及国网通信规约及建模规范。

产品特点

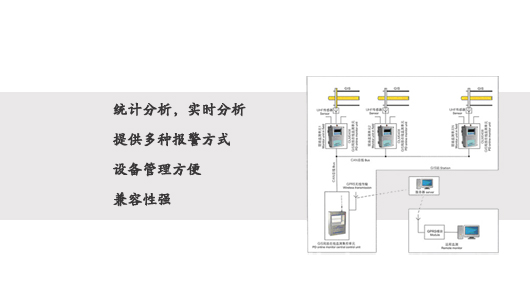

1. 统计分析

局部放电在线监测系统以局部放电测量技术为核心,对 变压器 局部放电进行在线检测并完成数据记录及显示放电二维图谱及三维图谱,判断放电的严重程度。

2.实时分析

可随时显示各信号波形,随时查阅或修改各监测仪有关参数。显示各采集的信号变化趋势并定期保存相关数据。实时显示局部放电相位、幅值、放电次数等重要相关信息。

3.抗干扰能力强,监测数据准确

该系统局放监测组件具有极强的电磁兼容性和抗干扰能力;并配有独特的天线门控抑制干扰信号技术,几乎能完全去除空间电磁干扰,实现强干扰环境下局部放电在线监测。

4. 提供多种报警方式

当局放超标时:该系统局放监测组件主动向上一级管理设备发出报警信号 ; 同时监测仪内部的报警继电器动作,输出无源触点信号,此时在监测仪的液晶显示器上显示出报警信息。同时后台监控计算机通过手机无线网络向指定的手机发送报警信息。



5.设备管理方便,兼容性强

站内数台监测设备可独立运行,数据分别记录,也可通过一条数据通讯总线利用 1 台计算机对多台设备统一管理,可随时增加监测装置,由一台后台计算机管理。数据传输完全满足 IEC61850 标准通信协议及国网通信规约及建模规范,可以与国网其他设备兼容。

6. 强大的后台管理软件

后台管理软件具备强大的局部放电趋势分析功能。放电量、趋势图数据及报警事件连续记录、自动保存,并可随时查看分析,还可以随时观察实时波形。

7.  监测方式灵活:

可选择监测局放电信号或局放超声信号,也可同时监测。

产品参数



GDPD-GIS/OL 局部放电在线监测 IED 技术指标 >
序号 > 名称 > 项目需求值或表述 >
1 > 测量通道 > 应为 8 个独立测量通道 >
2 > 采样精度 > ≥ 12B it >
3 > 采样速率 ( 同步 ) > 每通道 20 MHz >
4 > 监测同步 > 同时监测全部通道,无时间差 >
5 > 检测灵敏度 > 10mV >
6 > 测量范围 > 50pC ~ 100nC >
7 > 量程切换 > × 25 ,× 5 ,× 2.5 ,× 0.5 共 4 档 >
8 > 本量程非线性误差 > ≤ 10% >
9 > 本量程非线性误差: > ≤ 10% >
10 > 通道测量频带为 3dB 带宽 > 10kHz ~ 2M Hz >
11 > 滤波器分段 > 10kHz-100kHz , 80kHz-200kHz, > 40kHz-300kHz , 1M-1.5M 等 ( 根据现场选择 ) >
12 > 同步方式 > 外同步方式 频率范围 : 50 ~ 5 00Hz >
13 > 电磁兼容 > 该装置满足电力系统 4 级要求 >
14 > 接口 > RJ45( 光口或电口 ),RS232, RS485,USB >
15 > 满足协议 > 标准 IEC61850 协议,标准 RTU 协议 >
16 > 每个通道对外供电 > DC12V,200mA >
17 > 供电电源 > AC 85-260V 或 DC 100V-300V >
18 > 功耗 > 50W >
