GDPD-HVC 高压电缆局放带电巡检定位系统
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2017-10-10 11:35:00 点击:
执行标准



  1. IEC60270 《局部放电测 量》
  2. GB/T7354 《局部放电测 量》

产品简介

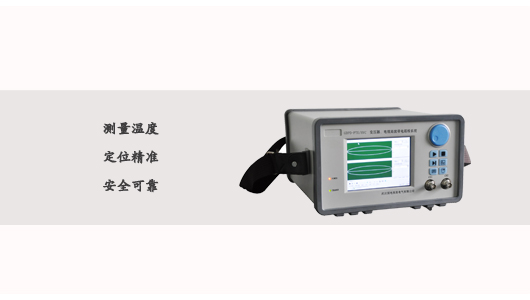

GDPD-HVC 是我公司研发的全新结构的仪器,结构紧凑、轻巧便携,内置光、电双输入接口,可直接连接电、超声等各种局部放电检测传感器, 内置高性能锂电池,续航时间可达 4 小时, 可直接连接数码照相机,将检测数据、试验波形和试品照片统一保存,并 具有强大的放电信号分析能力和干扰信号处理能力 , 使试验更加方便 。 系统全部自主研发、生产,通过了电磁兼容检验、产品鉴定以及软件认证。被测试品不分电压和容量等级,均可准确测量。

产品特点



  1. 局部放电检测: 高压电气设备局部放电检测, 2 通道独立采集数据 (非通道转换式) , 同步信号采样 , 2 个窗口单独显示局放测量结果 。
  2. 电缆局部放电在线检测: 在电缆运行状态下,采用宽频带电流互感器,卡装在电缆接地线上,可直接测出电缆的绝缘状况。

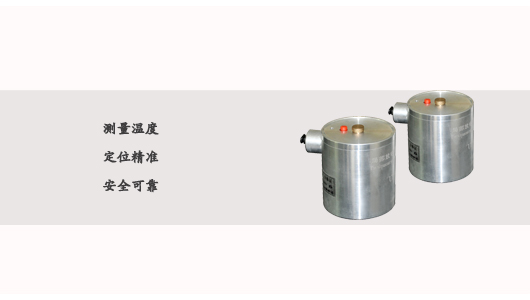

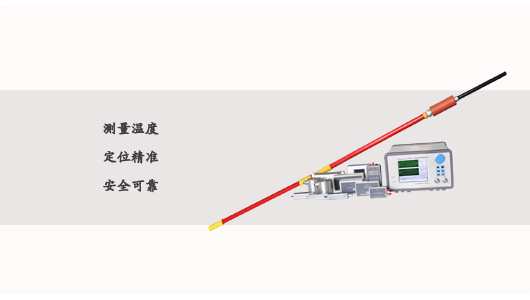

  3. 电缆终端局部放电在线检测、定位: 局部放电定位探测器 操作简单方便,与试品无任何接线,非接触测试。定位准确,探测器内安装了具有 发明 专利技术的 电、声三维空间定位传感器 ,通过对电、声信号幅值和时差变化的分析,可准确定位放电点的三维空间位置 。
  4. 提供在复杂现场的多种抗干扰措施: 具备频域消干扰、独特天线噪声门控、信号极性判别、局放智能识别、动态和静态抗干扰、数字模拟混合滤波等多种抗干扰功能,各种抗干扰措施灵活组合应用,能够有效减小干扰对测量结果的影响,便于在复杂的环境下确保准确测量。
  5. 多种分析功能: 具有相位分析,指纹图、频谱分析等分析功能,软件也可以详查分析某个相位波形,窗口随意放大和缩小,也可以对该段数据进行频谱分析, 分析放电波形的频谱含量,使放电波形之间更具可比性 , 全面统计分析试验数据,减少试验中非稳定性因素对试验结果的影响。
  6. 自动生成试验报告: 自动或手动记录保存试验数据和瞬态放电波形,生成试验报告, 提供后期数据分析参考 。
  7. 显示屏: 显示屏为高分辨率触摸屏,方便现场的操作使用。
  8. 便携移动: 适合在环境复杂的现场移动使用

产品参数



  1. 测量方式:非接触测量
  2. 工作环境:环境温度:-10~50℃;相对湿度:≤95%
  3. 适用电压等级:35kV 及以下
  4. 信号传输介质:光纤
  5. 传感器:声电组合
  6. 电信号灵敏度:10pC
  7. 超声信号灵敏度(无遮挡):100pC(与放电性质有关)
  8. 电信号方向性:中心轴夹角<25°
  9. 超声信号方向性:中心轴夹角<15°
  10. 测量频带:3dB 带宽 10kHz~1MHz
  11. 功耗:250mW
  12. 电源:2xDC9V(9V集成电池)
