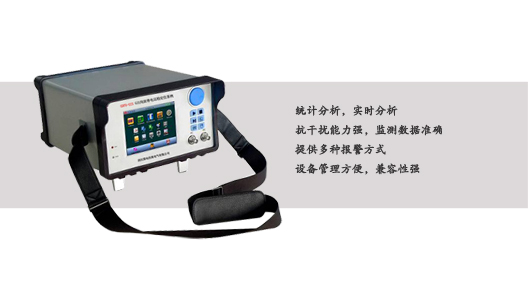

GDPD-GIS/OL 局部放电在线监测 IED 是一款安装式 的局部放电 在线 监测装置，能实现局放的精确 定位 、智能 诊断 等功能 ，用于连续在线监测 变压器、电抗器、 GIS 等高压电器 的局部放电 状况 ， GDPD-GIS/OL 局部放电在线监测 IED 检测由 8 个通道 同步 监测 的各种超声传感器、 HFCT 、 UHF 特 高频传感器 、 TEV 等传感器传输来的局放信号，对局放信号进行各种筛选，分析、统计和记录各种局放信号类型、放电幅值、放电次数，故障严重程度等局放指标参数，采用 IEC61850 协议信号输出，可以直接接入变电站综合在线监测平台，实现智能电网中局放 IED 的所有同能。

gis局部放电带电检测仪

•  统计分析

局部放电在线监测系统以局部放电测量技术为核心，对 变压器 局部放电进行在线检测并完成数据记录及显示放电二维图谱及三维图谱，判断放电的严重程度。

•  实时分析

可随时显示各信号波形，随时查阅或修改各监测仪有关参数。显示各采集的信号变化趋势并定期保存相关数据。实时显示局部放电相位、幅值、放电次数等重要相关信息。

•  抗干扰能力强，监测数据准确

该系统局放监测组件具有极强的电磁兼容性和抗干扰能力；并配有独特的天线门控抑制干扰信号技术，几乎能完全去除空间电磁干扰，实现强干扰环境下局部放电在线监测。

•  提供多种报警方式

当局放超标时：该系统局放监测组件主动向上一级管理设备发出报警信号 ; 同时监测仪内部的报警继电器动作，输出无源触点信号，此时在监测仪的液晶显示器上显示出报警信息。同时后台监控计算机通过手机无线网络向指定的手机发送报警信息。

•  设备管理方便，兼容性强

站内数台监测设备可独立运行，数据分别记录，也可通过一条数据通讯总线利用 1 台计算机对多台设备统一管理，可随时增加监测装置，由一台后台计算机管理。数据传输完全满足 IEC61850 标准通信协议及国网通信规约及建模规范，可以与国网其他设备兼容。

•  强大的后台管理软件

后台管理软件具备强大的局部放电趋势分析功能。放电量、趋势图数据及报警事件连续记录、自动保存，并可随时查看分析，还可以随时观察实时波形。

•  监测方式灵活：

可选择监测局放电信号或局放超声信号，也可同时监测。

1. 监测范围：0.1pC～100nC
2. 独立测量通道：独立2通道
3. 主机监测分辨率：0.1pC
4. 采样精度：12Bit
5. 最高采样速率：每通道 5MHz
6. 本量程非线性误差：5%
7. 量程切换：×1，×10，×100，×1000（>100dB）5档
8. 可测试品的电容量范围： 6pF～250pF
