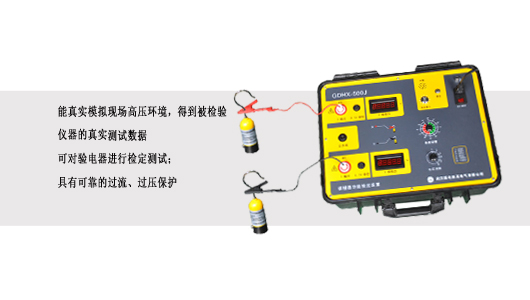

GDHX-500J 核相器功能检定装置
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2017-10-10 15:23:00 点击:
产品简介



目前国内 高压核相器 大部分为无线型,其次为有线型,电压范围涵盖 0.4kV~220kV 。国内各 核相器 厂家针对核相器的检验主要通过连接室内低压 220V 的方法来实现自检,这种方法只能验证核相器的同相检验数据及电池电量状态,而无法实现其他角度的检验工作。另外该方法无法模拟核相器发射装置处于高压状态下的环境,导致高压环境下测量的相位差与低压环境下的数据有差别。

基于目前核相器的检验难题,我公司专门研发出了针对所有核相器的检验装置

产品特点



  1. 能真实模拟现场高压环境,得到被检验仪器的真实测试数据;
  2. 可实现高压相位可调,弥补高压源相位单一的空缺;
  3. 实现高压线性可调,方便检验核相器在不同高压状态下的测试数据;
  4. 可对验电器进行检定测试;
  5. 具有可靠的过流、过压保护。

产品参数



  1. 电压输出
  2. X 、 Y 两相电压同时输出(有效值) : 200 ~ 1.3kV 精度 5%
  3. 电压 6 档 : 200 、 400 、 600 、 800 、 1000 、 1 2 00 (电压可定制)
  4. 相位调整
  5. X 、 Y 两相电压相位分 12 档可调,精度 0.2°
  6. 12 档相位 : 0° 、 1° 、 2° 、 3° 、 5° 、 10° 、 15° 、 30° 、 90° 、 120° 、 150° 、 180° (相位可定制)
  7. 波形( 高电压输出为正弦波)
  8. 波形失真: 1%

•  频率: 50Hz 0.1%

其他相关



体积重量

  GDHX-500J 核相器功能检定装置
外形尺寸 470 x 420 x 210m m ³
单机重量 15 kg
供电电源 AC 220V±10% , 50 / 60Hz
环境温度 -10 ℃ ~ +50 ℃
