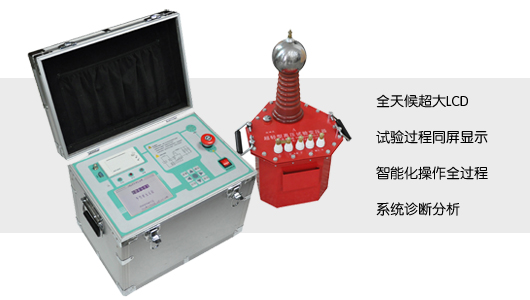

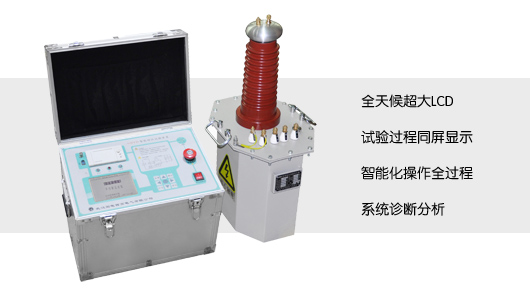

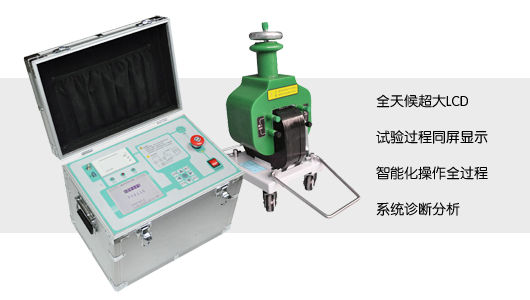

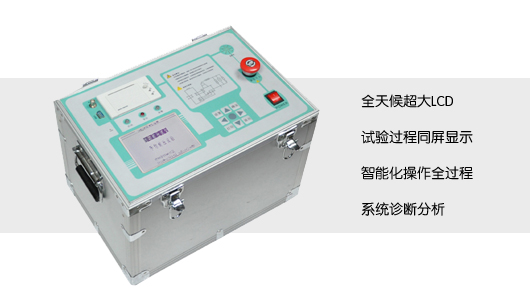

GDYD-A 系列智能耐压试验装置(箱式)
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2012-07-7 10:02:00 点击:
执行标准



DL/848.2-2004
产品简介



GDYD-A 系列智能耐压试验装置(箱式)与智能台式的区别是测试容量的不同。配套的配件也包括:“高压滤波电容”、“限流电阻”、“保护球隙”、“绝缘支架”、“微安表”、“分压器”、“放电棒”、“油杯”等。同样也能与各种试验变压器组合进行高压耐压试验。

产品别名



 全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱
产品特点



    • 全天候超大LCD

      320×240液晶显示器(日光下可见)、高速热敏打印机,试验结果可查看和打印。

    • 试验全过程同屏显示

      高低压电压、电流四路测量方式,可实时监测高低压电流、电压值。同屏划分为电压电流动态显示区、设置数据区、状态信息显示区、结果显示区,让试验过程一目了然。

    • 高速采集信号

      人机对话全键盘操作方式,任选自动及手动操作、交直流耐压方式或串级耐压方式,任意设定输出电压、高低压电流上限和计时时间。

    • 系统诊断分析功能

      系统具有耐压试验自动诊断分析功能,易于发现试品击穿、闪络等故障及帮助解决问题。

    • 全面保护功能

      完善的过压、过流保护,设定值上限保护。逼近式调压算法,到达设定电压后自动计时,计时结束后自动降压回零。在显眼位置增设“紧急停”,试验过程中可随时切断电源。

    • 系统帮助功能界面

      进入功能界面后,可以选择 “时钟设置”、“注意事项”、 “接线示意图”等界面。可设置时钟的时间,为打印报表提供时间依据;可为用户提供一些操作规范和安全注意事项;可方便用户根据接线示意图正确接线。

    • 双重过流保护,测试更安全

      具有回零检测功能,回零确定后方可进行下一步操作,安全可靠。

    • 安全零位检测

      具有回零检测功能,回零确定后方可进行下一步操作,安全可靠。

    • 适用局放试验

      可与无局放试验变压器配合,作为局放系统的操作部分,系统局放小于5pc.

    • 绝缘阻抗检测功能

      具有绝缘阻抗检测功能,直接反映被试品绝缘强度。

    • 超强适应能力

      精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。

    • 强大的扩展功能
      • 可选配接地检测功能,试验开始前确定安全接地后方能升压。
      • 可预留门连锁、警灯、警铃等接口,满足不同客户需求。
      • 可选配远程通信、外接分压器校验接口等
      • 可选配预设不少于两个电压和时间点,系统可根据预设电压自动升、降压过程并保持时间。

产品参数



  1. 工作电源: AC220V/380V±10%
  2. 工作频率: 50Hz±1
  3. 电压范围: 0 - 100kV
  4. 容量范围: 0 - 5kVA
  5. 电压精度: ≤1.0% (F.S)
  6. 电流精度: ≤1.0% (F.S)
  7. 计时范围: 0-999s
  8. 计时范围: 0-999s
  9. 环境温度: -20℃~+50℃
  10. 环境湿度: 不大于85%RH
  11. 海拔高度: <1000m
  12. 储存温度: -25℃ ~ +55℃
