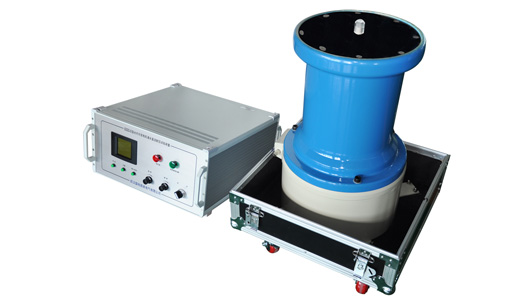

GDZG-S-60kV/200mA 水内冷发电机通水直流耐压试验装置
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2017-10-10 14:24:00 点击:
产品简介



GDZG-S 型水内冷发电机通水直流高压试验装置的设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用,设计制造的指导思想是以下几点:

•  由于大型水冷发电机绕组传导电流很大,在试验电压下要 20-150mA 左右不等。如果没有足够容量的直流高压发生器,无法升压。

•  目前国内的直流高压试验器输出电流一般都在 10mA 以内,输出电流 200mA 的高压发生器属于空白。

•  直流试验对一般高压电气设备而言,能发现其绝缘的贯穿性缺陷,而对电机来说,它能独特发现它的局部绝缘缺陷(定子线卷端部绝缘)这是其它试验无法替代的。

•  为能对水内冷发电机组的准确测量泄漏电流, GDZG-S 型水内冷发电机通水直流高压试验装置特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响,真正测到试品的电流。

产品特点



GDZG-S型水内冷发电机通水直流高压试验装置采用中频倍压电路。率先应用最新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏

产品参数



  技术参数

50/100

50/120

60/150

60/200

80/200

输出电压 k V

50

50

60

60

80

输出电流 m A

100

120

150

200

200

输出功率 W

5000

6000

9000

12000

16000

电压测量误差

≤ 1.0 % ±1个字

电流测量误差

≤ 1.0 % ±1个字

过压整定误差

≤ 1.0 %

纹波系数

≤3 .0 %

电压稳定度

≤ 1.0 %

电源电压

AC220V

AC380V (三相四线)

机箱重量

25.0 kg

25.0 kg

25.0 kg

倍压重量

45.0 kg

65.0 kg

70.0 kg
