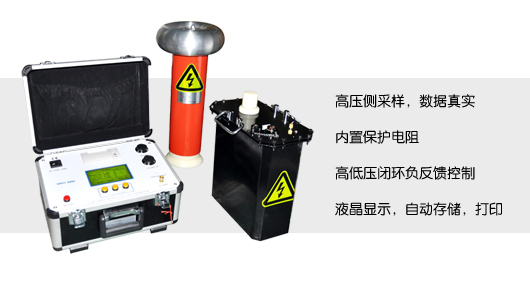

GDVLF-40kV 0.1HZ程控超低频高压发生器
    采购须知
  • 为了满足试验要求,采购前需正确选型
  • 如果您是直接用户,我们会安排技术人员与您沟通
  • 如果您是经销商,请尽量提供被试品的详细参数
    我们可提供
  • 免费选型服务,您无须有是否购买的顾虑
  • 全国调试服务,无论您的试验现场多么恶劣
  • 完善售后服务,欢迎来我司实地考察
发布时间:2017-10-10 09:22:00 点击:
执行标准



执行标准:DL/T 417-2006

产品简介



本产品接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第 4 部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处

产品别名



超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

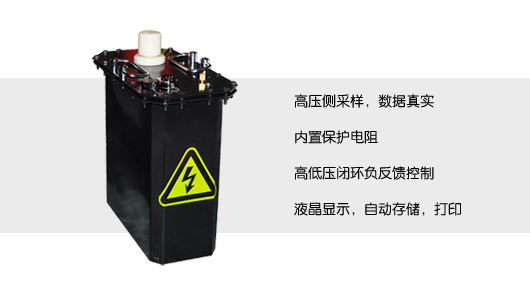

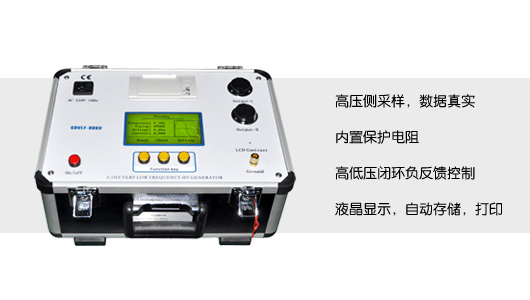

产品特点



  1. 电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。
  2. 具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于 20ms 。
  3. 具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于 20ms 。
  4. 高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
  5. 由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。

产品参数




  1.  输出频率: 0.1H z 、 0.05H z 、 0.02H z
  2.  带载能力: 0.1H z 最大 1. 1µF
  3.   0.05H z 最大 2 .2µF
  4.   0.02H z 最大 5.5 µF
  5.   测量精度: 3 %
  6.  电压正,负峰值误差: ≤ 3 %
  7. 电压波形失真度: ≤ 5 %
  8. 使用条件:户内、户外;温度: -10 ℃~ +40 ℃;湿度: ≤ 85 % RH
  9. 电源保险管:参见表 1
  10. 市电源:频率 50H z ,电压 220V ± 5% 。若使用便携式发电机供电,发电机要求:频率 50H z ,电压 220V ± 5% ,功率应大于 3 K W ,并且在发电机的输出端并联一只功率不小于 800W 的阻性负载(如电炉),以便稳定发电机的运转速度。否则仪器将不能正常工作。
