手持式局部放电巡检仪是我公司技术人员根据多年变压器、GIS、开关柜、电缆、发电机局放检测经验，适用于对变压器、GIS、开关柜、电缆、发电机的局部放电在线检测及定位。

     根据不同的高压电气设备的特点配备不同的传感器来采集信号，进而检测并评估高压电气设备运行状态，避免设备的突发性事故，有效检测设备绝缘劣化、发生击穿、闪络等严重现象。整套设备涵盖了多种数据统计方式和图形显示模式，自带高能量锂电池。系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。通过采集放电产生的地电波信号及超声波信号可对被试品运行状态进行快速带电检测。该仪器可在被试品运行状态下进行安装检测，对被试品正常运行没有任何影响，便于工作人员及时对被试品的运行状态进行评估，大大提高被试品运行的可靠性、安全性和有效性。

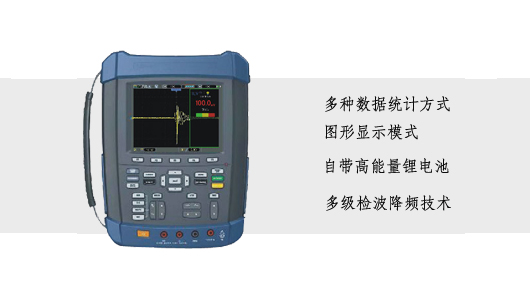

     手持式局部放电巡检仪由巡检仪主机、专用局部放电检测软件、复合式TEV传感器、超声波传感器、超高频传感器、高频电流互感器、局部放电定位探测器、绝缘拉杆以及连接线组成。

1.  适用范围

适用于对变压器、 GIS 、开关柜、电缆、发电机的局部放电在线检测及定位。

2.  使用环境

海拔高度：≤ 3000m

环境温度： -20 ～ 60 ℃

相对湿度：≤ 95%

3.  技术参数

仪器测量参数要求

1 ）复合式 TEV 测量

    传感器：容性；

    测量量程： 0 ～ 60dBmV ；

    分辨率： 1dB ；

    误差：± 1dB ；

    检测频宽： 5~70MHz ；

    脉冲 / 周期最大值： 655 ；

     门限调节范围： 3 ～ 57dB 。

2 ）超声波测量

    测量量程： -7dB μ V ～ 68 dB μ V ；

    分辨率： 1dB ；

    误差：± 1dB ；

    传感器灵敏度： -65dB (0dB = 1volt/ μ bar  有效值 SPL) ；

    传感器中心频率： 20 ～ 50kHz ；

    传感器直径：不大于 50mm ；

     外差频率： 38.4kHz 。

  3 ）超高频测量

     检测频带：     300MHz ～ 1.5GHz

     信号传输方式： 50 Ω同轴电缆

     检测灵敏度：   1dB

     增益：        ＞ 65dbm

4 ）高频电流互感器

     检测频带：      10kHz ～ 30MHz

     信号传输方式：  50 Ω同轴电缆

     检测灵敏度：    10pC

5 ）局部放点定位探测器

     测量方式：    非接触式

     信号传输方式： 光纤

     测量信号：     超声信号、电信号

硬件要求

    外壳：具有防护壳，防护等级应达到或优于 IP53 ；

    连接器：耳机插口、低压直流充电器输入、外部超声波传感器输入；

    主机重量： 2.5 Kg ；

    外形尺寸： 260 x 220 x 75(mm) ；

    显示屏： LED 显示，且能够显示电池状态。

供给电源要求

    内部电池：配备充电电池，电池电压低时具备自动关机功能；

    电池持续工作时间：单通道模式大于 6 小时，多通道模式大于 3 小时；

    电池充电：可以用 220V 工频电源充电，充电时间不大于 8 小时。

    电池充电器防护等级： IP54 。
