GDPD-808便携式局部放电测试仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局部放电检测和定位。

    根据不同的高压电气设备的特点配备不同的传感器来采集信号，进而检测并评估高压电气设备运行状态，避免设备的突发性事故，有效检测设备绝缘劣化、发生击穿、闪络等严重现象。整套设备涵盖了多种数据统计方式和图形显示模式，并采用超声波检测技术、高频检测技术、信号现场处理技术。同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。使用该设备对高压电气设备进行局放带电巡检，便于工作人员及时对高压电气设备的运行状态进行评估，为设备的维修提供了依据，也可为运行设备的故障点进行跟踪测试，大大提高高压电气设备运行的可靠性、安全性和有效性。

    便携式局部放电测试仪由便携式局部放电巡检测试仪主机、局放在线巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器（磁吸附式）、校准脉冲发生器以及连接线组成。

1. 便携式设计，坚固耐用，使用方便

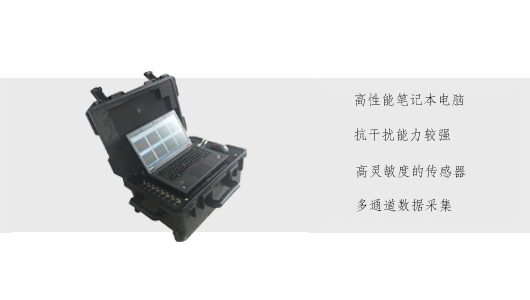

    检测主机为便携式设计，壳体坚固可靠，选用14英寸高性能笔记本电脑。

2. 抗干扰能力较强，检测数据准确

    利用数字滤波技术，可以有效地消除现场干扰，在强干扰环境下也能实现局部放电测量。

3. 高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态

    超声传感器采用目前最先进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。

高频电流互感器使用高强度的工程塑料构成，内部采用金属屏蔽，不仅减少了外部磁场对传感器检测精度的影响，而且防止金属外壳与外部电压产生放电。

4. 安装简单方便

    磁吸附式超声传感器前端内置强力磁铁也可以直接吸附在高压设备的外壁上，操作简单而且安全。

    高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。

5. 系统采用多通道数据采集

    可同时对局部放电产生的电磁波、超声波等信号进行综合分析处理。

6. 连接简单方便

    系统采用多种连接方式，传感器与主机之间选用BNC、SMA接口方式，便于使用。

7. 软件功能强大

    具有局部放电测量、分析，局部放电重复放电次数n的测量、分析，抗固定干扰，抗动态干扰，自由选择椭圆、直线、正弦显示方式，窗口局部进行详细测量、观察放电脉冲，试验电压、电流和局部放电同时测量，两道自动定时保存实验数据，两通道手动或随时保存实验数据，随时存储波形，重新显示、分析过去已保存的试验波形，增益范围每通道六档粗调，每档随意细调，数字开窗技术、可避免干扰对测量的影响，相位开窗、单窗、双窗任选，360度内自由开窗，四通道测量有效地抑制干扰脉冲信号，并同时测量两个试品或一个试品的多个测量点的局部放电信号，方便地分析局部放电信号的来源，内、外同步随意选择；

8. 本软件局部放电显示结果符合IEC60270标准，可使用pC值以及mV值两种方式来显示。

1. 适用范围

    具备对运行中的高压电气设备进行局放带电检测、定位的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电检测和定位。

2. 产品技术规范和标准

    1）IEC60270   《局部放电测量》

    2）GB/T7354   《局部放电测量》

3. 使用环境

    1）环境温度： －10℃～50℃

    2）相对湿度：≤95%。

    3）海拔高度：≤1000m

4. 主机技术参数

    测量通道：8个独立测量通道

　　采样精度：12Bit

    采样速率：每通道20MHz(可扩展至80MHz)

    检测灵敏度：1pC

　　测量范围：1pC～10000pC

    动态范围：大于80dB;

    可测试品的电容量范围：6pF～250µF

    测量频带为3dB带宽：10kHz～1MHz。

    程控滤波器分段：

                低通滤波100KHz、200KHz、300KHz、600KHz；

                高通滤波20kHz、40kHz、80kHz、150kHz

               （高通滤波，低通滤波可任意选择）

    抗电压冲击能力：2500V，信号端口地，电源端，对地（正、负）

　　电源：AC220V±10%；频率50Hz；功率＜100W

5. 传感器技术参数

a. 磁吸附式超声传感器

       中心频率：         150kHz

          信号传输方式       50Ω同轴电缆

          灵敏度             10pC（在8mm厚的钢板油箱中，0.5米范围纯油中测得）

b. 高频电流互感器

           检测频带              10kHz～8MHz

           信号传输方式          50Ω同轴电缆

           检测灵敏度            1pC
