变压器试验标准及限值规定是什么?

一、试验标准

    试验依据的国家标准有GB1094.1-1996《电力变压器  第一部分  总则》、GB/T6451-1999《三相油浸电力变压器技术叁数和要求》(6—330kV)；GB/T16274-1996《油浸式电力变压器技术参数和要求500kV》；JB/T501-91《电力变压器试验导则》。

    二、试验项目及限值规定

    根据不同的电压等级，标准规定了不同的试验项目，其中有的试验项目有考核（限值）指标，有的试验项目无考核（限值）指标，各厂可根据本厂的工艺和经验加以控制和掌握。

    1、试验项目

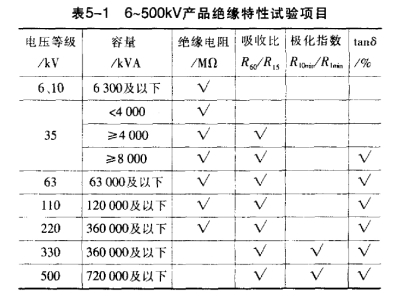

标准规定的试验项目见表

2、限值规定

    绝缘电阻

    对于4 000kVA以下、35kV及以下的产品，标准要求提供绝缘电阻值，但没有规定最低限值。根据某些制造厂的经验，一般应不低于图5-1中所给出的限值。

     吸收比

    对于4 000kVA及以上、35kV及以上的产品，国家标准要求提供吸收比的数值，但没有

规定最低限值。根据某些制造厂的经验35kV级产品的吸收比应不低于1.30；63kv及以上的产品，吸收比应不低于1.50。

    极化指数

    对于330kV及以上电压等级，标准规定应测量产品的极化指数。根据经验，此类产品的极化指数一般均在2.5以上。

    介质损耗因数(tanδ)    ．

    对于8 000kVA及以上、35kV及以上的产品，国家标准要求提供介质损耗因数（tanδ的数值，其中330—500kV级产品，标准规定20—25℃时的tanδ%不大于0.5%；220kV及以下的产品，国家标准没有规定最低限值。JB/T501-91标准规定，对于35kV级及以下的绕组20qC时tanδ%应不大于2%；63kV级及以上的绕组20C时tanδ%应不大于1.5%。
