如何确定电力设备的试验电压

发布时间:2012-09-9 11:42:00 点击:

在研究了电力系统的各种电压等级,电力系统上所出现的各种过电压(如最高工作电压,内部过电压,大气过电压)、保护设备(避雷器)和各种高压绝缘(气体、液体、固体及组合绝缘)以后,如何确定各种电力设备的绝缘水平、试验电压?这是以个很重要的问题。假若试验电压定得比较高,则电力设备的绝缘就要求高,电力设备的投资要增加,若试验电压定的较低,投资倒是减少了,但电力系统的事故将增多,搞不好就要停电,使国民经济受到损失,为了确定电力设备的绝缘水平——试验电压,人们作了很多研究,这也就是人们常说的“绝缘配合”的问题,确定绝缘水平和试验电压的方法如下;

一、惯用法

将电力设备的试验电压高于系统上出现的最大过电压的方法即为惯用法。最大过电压包括雷电过电压和内部过电压。

雷电过电压是按避雷器通过5ka(对超高电压用10-15KA)雷电流时的残压决定的,对内部过电压是根据实测结果决定的。我国在设计中按表9-1的规定,此法适用于自恢复和非自恢复绝缘。

额定电压(KV

操作过电压倍数

额定电压(KV

操作过电压倍数

35-60及以下

4.0

330

2.75

110-220

3.0

500

2.0

计算用的相对地操作过电压倍量

二、统计法

此法是综合考虑过电压出现的概率、绝缘击穿概率,有时还考虑保护设备保护特性来确定电力设备的试验电压的。用这种方法确定的试验电压,可将绝缘的损坏概率限制在一定范围内,应该说,这是比较科学和合理的,但此法比较复杂,我国仍按惯用法来确定电力设备的试验电压。

具体做法是:

1)对于220KV以下的设备,一般按雷电过电压来考虑,因为电压等级不高,若将雷电过电压限制到内部过电压以下的水平是不经济的。

2)对于330KV以上的设备,既按雷电过电压,又按操作过电压考虑,但操作过电压占主导地位。

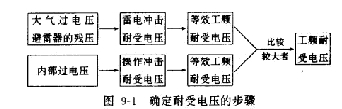

 一般说来,电力设备最后都是按工频耐受电压来考验其绝缘的。确定耐受电压的步骤可按下图程序进行。

但对新定型的产品,其型式试验还必须通过雷电冲击的试验。对超高压的设备,也还必须通过操作冲击的试验。
