变压器绕组变形测试仪开始测试的接线方法

　　变压器绕组变形测试仪（又称变压器绕组变形分析仪），接下来国电西高为大家分享变压器绕组变形测试仪开始测试的接线方法。

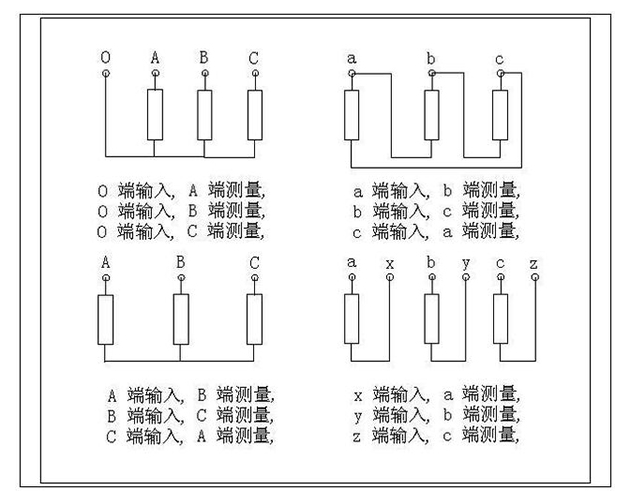

　　变压器常用检测接线方式如上图，变压器绕组变形分析仪主要是由主测量单元和笔记本电脑构成，并行三根专用测量电缆以及测量夹子和接地线组成。

　　主测量单元系统与试品之间采用50高频同轴电缆连接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。
