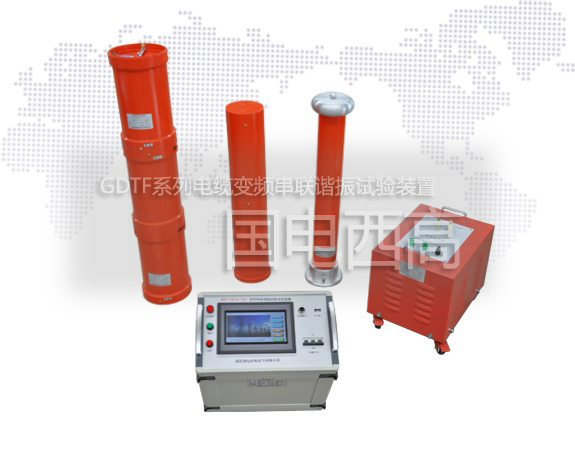

电缆变频串联谐振试验装置的应用

　　串联谐振也可叫做串联谐振试验装置。众所周知，电力系统中电力电缆是容量较大的电力设备，电力电缆在敷设完成投运之前要进行耐压试验，以保证电力电缆的完好，而传统的耐压设备容量小，不能满足长距离电缆耐压试验的要求，这时候就需要利用在电力系统中有利也有弊的谐振了。

　　在回路频率，电感，电容三者满足谐振条件时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

　　1、所需电源容量大大减小。串联谐振试验装置是利用谐振电抗器和被试品电容产生谐振，从而得到所需高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q倍（Q为品质因素）。

　　2、设备的重量和体积大大减小。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减小，一般为普通试验装置的1/5～1/10。

　　3、改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波，有效地防止了谐波峰值引起的对被试品的误击穿。

　　4、防止大的短路电流烧伤故障点。在谐振状态，当被试品的绝缘弱点被击穿时，电路立即脱谐（电容量变化，不满足谐振条件），回路电流迅速下降为正常试验电流的1/Q。而采用并联谐振或者传统试验变压器的方式进行交流耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效地找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

　　5、不会出现任何恢复过电压。被试品发生击穿闪络时，因失去谐振条件，高电压也立即消失，电弧立刻熄灭，装置的保护回路动作，切断输出。
