高压电力试验装置串联谐振工作原理

　　高压电力试验仪器串联谐振工作原理：

　　变频串联谐振试验装置运用串并联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；回路的谐振频率取决于被试品电容CX和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。

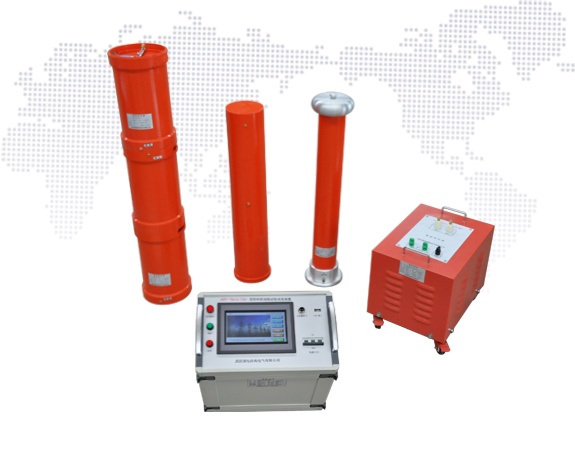

　　GDTF系列电缆变频串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

　　产品特点

　　35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生；

　　本系统要求单个人能现场搬动的部件重量不超过30kg，适合现场搬运；

　　电源采用220V单相电源或380V单相电源，方便现场取电；

　　电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。
