串联谐振耐压装置介绍

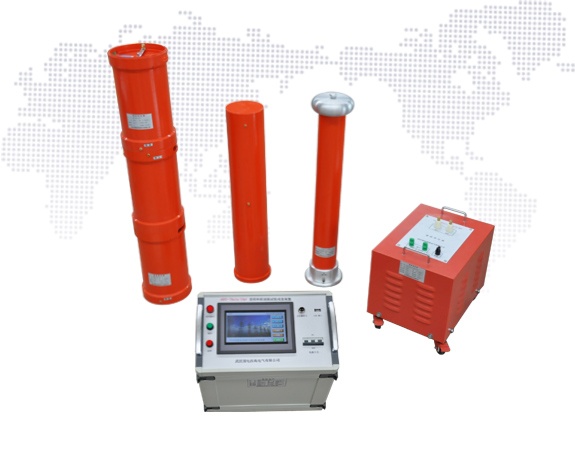

　　串联谐振耐压装置（又称串联谐振）。测试对象的电容器和电抗器串联谐振连接，高压泄放器与测试对象并联连接，变频电源的输出通过驱动变压器耦合到串联谐振电路。可变频率电源的较低输出电压可通过电路谐振在测试对象上产生较高的测试电压。

　　技术领域

　　本实用新型涉及一种电力测试装置，尤其涉及一种利用电路谐振原理获得所需高压测试的测试单元。

　　背景技术

　　目前，由于一般试件电容较大，或者试电压有较高的期望，因此对试件的供电能力也有更高的要求，对于传统的工业级耐压装置而言，单件体积往往较大，并且重物不易在现场移动，也不易组合，可操纵性较差；而现有的改进的串联谐振测试装置一般是通过调节器或电感中的电容达到系统谐振，但改变电容使电容连续调谐时不容易，而改变电感使电压波形发生时会不容易。

　　大以克服现有工业工频耐压装置的单件体积，在任何情况下都不易组合，可操作性较差的不足，本实用新型提供了一种串联谐振压力测试仪，该串联谐振压力测试仪仪器采用变比变频器电源，使发生串联谐振的环路，以获得接近于工频高压测试设备。

　　解决本实用新型的技术问题所采用的技术方案是：串联谐振压力测试仪的隔离滤波器式电源与以方波输出的变频电源相互连接，可变输出端子频电源与驱动变压器的输入端相互链接，驱动变压器的输出端子与高压电抗器的输入端相互链接，高压电抗器的输出端与输入端相互链接高压电容器的组成，高压电容器由高压臂和低压臂串联而成，高压臂的低压臂接地连接，高压臂通过光纤与低压臂之间的导体线与采样的高压泄放器隔离，并相互链接，高压泄放器通过变频电源相互链接。

　　这种方案的一种优先方案是：高压电抗器由多个电抗器串联组成。

　　在测试过程中，被测产品与高压电容器并联，通过调节变频电源的输出频率使发生串联谐振的环路，在环路谐振条件下调节变频电源的输出电压进行测试产品电压再次达到试验值，因为回路中的谐振，变频电源的输出电压较小，才可以在试验产品上产生较高的试验电压。

　　本实用新型的有益效果是，由于环路中的谐振，变频电源的输出电压恰好可以处于较高的测试产品试制电压下。采用隔离滤波器式的电源时的干扰有助于将电源升压过程中受外部电动机或其他大功率电源的影响；变频电源以方波输出，也是主题的电源输出功率很高；高压泄放器采用光纤隔离采样，当测试产品发生故障时，可以有效地保护变频电源。
