高压试验变压器回路

　　交流耐压试验的接线，应按被试品的电压、容量和现场实际试验设备条件来决定。通常高压试验变压器是成套设备。

　　在进行变压器、电容器等电容量较大的被试品的交流耐压试验时，高压试验变压器的容量常常难以满足试验要求，现场常采用电抗器并联补偿。当参数选择适当，使两条并联支路的容抗与感抗相等时，回路处于并联谐振状态，此时高压试验变压器的负载最小。采用并联谐振回路应特别注意，高压试验变压器应加装过流速断保护装置，因为当被试品击穿时，谐振消失，高压试验变压器有过电流的危险。

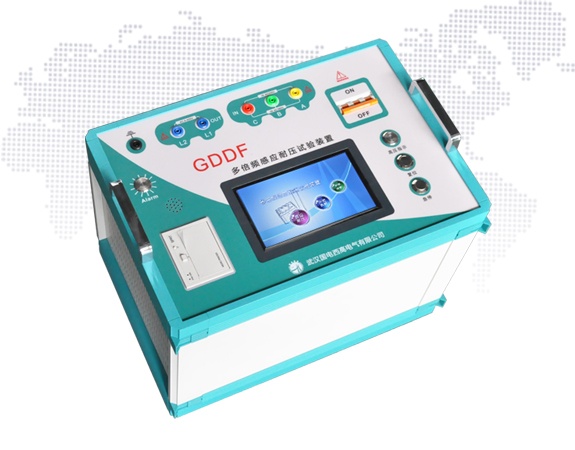

　　GDDF型多倍频感应耐压试验装置主要用于变压器和互感器的感应耐压试验，可对互感器以及变压器绕组的匝间、层间、段间以及相间的纵绝缘进行感应耐压试验。避免由于匝、层间短路、支架放电以及铁芯穿芯螺丝悬浮放电等现象影响设备的正常运行。

　　该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等。采用数字控制技术，计算机内置，7寸彩色液晶显示屏。输出功率最大可至200Hz。相比传统三倍频发生器工作效率更高，输出电压稳定、测量精度高、重复性好。
